Zestaw LIMIT BOX RTL z wyjściem GZ 3” pod adaptery PEX/Cu. Został zaprojektowany do regulacji temperatury dla małych powierzchni ogrzewania podłogowego.

ZASTOSOWANIE

Zestaw LimitBox przeznaczony jest do ograniczenia temperatury na powrocie dla małych powierzchni ogrzewania podłogowego (do 15 m2 ). Zastosowanie powyższego ogranicznika spowoduje utrzymanie stałej temperatury powrotu medium grzewczego w zakresie od 10 do 50°C oraz eliminuje potrzebę zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

Zasada jego działania polega na ograniczeniu temperatury wody na powrocie grzejnika i/lub w pętli ogrzewania podłogowego (max do 15m2). Zastosowanie powyższego ogranicznika spowoduje utrzymanie stałej temperatury powrotu medium grzewczego w zakresie od 10°C do 50°C, dodatkowo eliminując konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

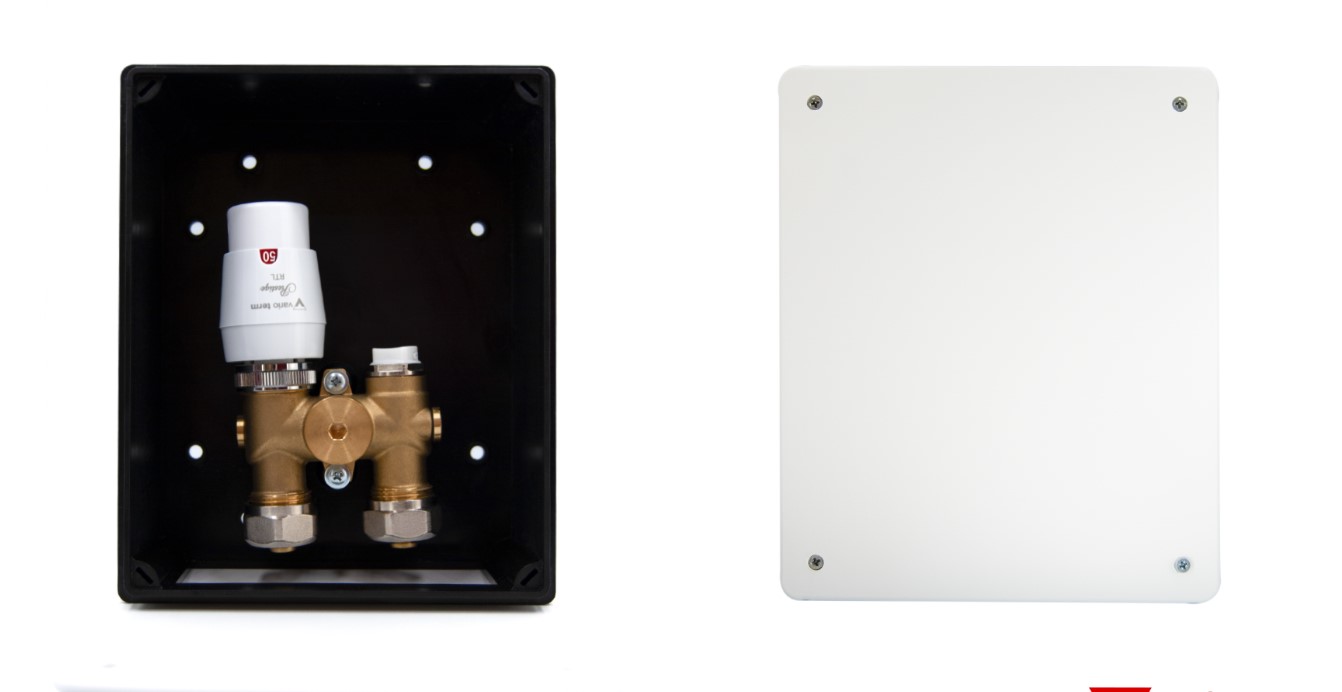

• LIMIT BOX TYPU "Z" (wewnątrz głowica PRESTIGE RTL; czarny boks, biała przykrywa)Zestaw LIMIT BOX RTL z wyjściem GZ 3” pod adaptery PEX/Cu. Został zaprojektowany do regulacji temperatury dla małych powierzchni ogrzewania podłogowego. Świetnie sprawdza się podczas podłączenia nowo wykonanej instalacji ogrzewania podłogowego, ale również do istniejącej instalacji grzejnikowej.

         Zestaw zawiera: zawór zintegrowany LIMIT BOX RTL, głowica PRESTIGE RTL, skrzynka LIMIT BOX, klucz nastawy, złączki PEX 16x2/GZ 3.

DANE TECHNICZNE

• Temperatura pracy 90°C
• Ciśnienie robocze 10 bar (1MPa)
• Czynnik grzewczy woda
• Max. różnica ciśnienia 0.06MPa
• Ciśnienie próbne 1.5 MPa
• Zakres pracy 10 – 50 °C

Budowa zestawu LimitBox

1. Głowica RTL

2. Zawór RTL LimitBox

3. Odpowietrznik

4. Kluczyk do odpowietrzania

5. Złączki 16x2

6. Kaseta podtynkowa

7. Maskownica (*)

*- w skład zestawu wchodzi dodatkowa zaślepka tekturowa, która zabezpiecza wnętrze przed zabrudzeniami w czasie prac elewacyjnych i remontowych.
