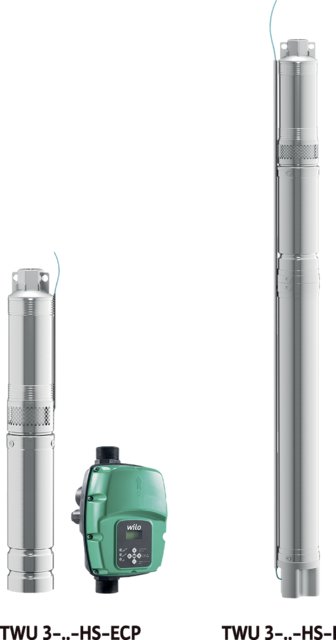

Wilo-Sub TWU 3.05-07-HS-ECP-B pompa głębinowa z przetwornicą

Całkowicie zanurzona, wielostopniowa pompa głębinowa z promieniowymi wirnikami o budowie segmentowej, do instalacji pionowej lub poziomej, z wbudowanym zaworem zwrotnym.

Odporny na korozję silnik z magnesu trwałego do rozruchu bezpośredniego podłączany do dostarczonej przetwornicy częstotliwości. Wypełniony olejem silnik z samosmarującymi łożyskami, przystosowany do dużych prędkości obrotowych maks. do 8400 1/min.

Przez pracę z przetwornicą częstotliwości prędkość obrotowa urządzenia zostaje automatycznie dostosowana do chwilowego zapotrzebowania na wodę. W ten sposób pompa głębinowa zapewnia zawsze stałe ciśnienie. Silnik i przetwornica częstotliwości chłodzone są przez przetłaczane medium. Dlatego podczas pracy urządzenie musi być zawsze zanurzone. W przypadku montażu pionowego zależnie od średnicy studni należy stosować płaszcz chłodzący. Przy montażu poziomym płaszcz chłodzący jest zawsze konieczny. Aby umożliwić chłodzenie, przetwornica częstotliwości powinna być zamontowana bezpośrednio na rurociągu poza przetłaczanym medium (w sposób uniemożliwiający zalanie)! Do tłoczenia wody ze studni głębinowych przy maksymalnej głębokości zanurzenia 150 m i max. zawartości piasku 50 g/m3.



Zakres dostawy

*Hydraulika razem z silnikiem gotowe do instalacji

*Przetwornica częstotliwości

*Kabel zasilający z atestem do wody użytkowej

*Instrukcja montażu i obsługi

Dane eksploatacyjne
*Wysokość podnoszenia maks.: 9,610517 m
Jednostka
*Przyłącze gwintowane po stronie tłocznej: Rp 11
*Maks. ciśnienie robocze: 40 bar
*Maks. zawartość piasku: 50
*Stopień ochrony silnika:
*Maks. głębokość zanurzenia: 15 m
*Min. temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura przetłaczanej cieczy: 35 oC
*Masa netto ok.: 5,4 kg
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 1500
*Znamionowa prędkość obrotowa: 8400 Obroty / min
*Prąd znamionowy: 14,5 A
*Rodzaj załączania: Bezpośrednio online (DOL)
*Maks. częstotliwość załączania: 30
*Średnica silnika: 76,199959 mm
*Min. prędkość przepływu na silniku: 0,08 m/s
Przewód
*Długość kabla zasilającego: 1,75 m
*Przekrój przewodu: 4G1,5 mm2
Materiały
*Korpus pompy: Stal nierdzewna
*Materiał silnika: Stal nierdzewna
*Wał: Stal nierdzewna
*Wirnik:
Informacje na temat umiejscowienia zamówień
*Masa netto ok.: 5,4 kg
*Produkt:
*Nazwa produktu: Sub TWU 3.05-07-HS-ECP-B
*Numer artykułu: 6079403
